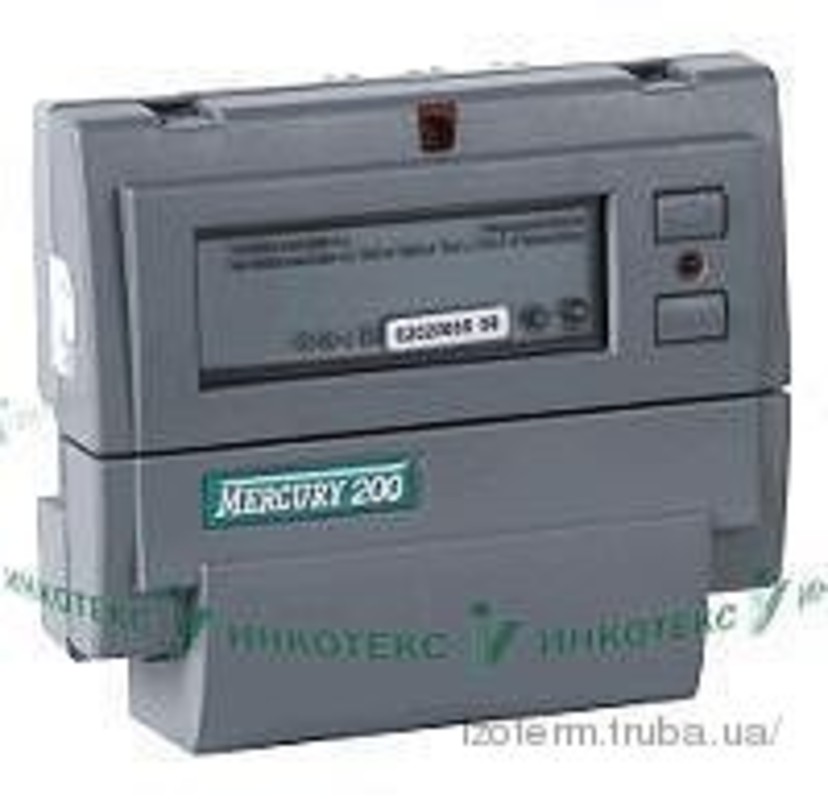

Счетчик электроэнергии однофазный, многотарифный Меркурий 200

Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ

Функциональные возможности:

Учёт по 4 тарифам. Индивидуальное расписание для каждого наименования дня недели (Пн-Вс) и для каждого из 12-ти месяцев года. Индивидуальное расписание для праздничных дней. Автопереход на зимнее/летнее время.
Измерение, учёт, хранение, вывод на ЖК-индикатор и передача по интерфейсу CAN следующей информации:
1) количество учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам:
- всего от сброса показаний,
- на начало каждого из 11 предыдущих месяцев
2) мгновенные значения мощности, тока, напряжения
Контроль мощности нагрузки или энергии с переводом импульсного выхода в высокоимпедансное состояние в случае превышения заданных уставок.

Технические особенности

датчик тока - шунт (учитывает постоянную составляющую)
интерфейсы: CAN
Встроенный модем PLC-I для передачи данных по силовой сети 220В (опция)
крепление на DIN рейку
(счетчик комплектуется переходной планкой для крепления на место индукционных счетчиков).

Счётчики отображают на ЖК-индикаторе:

номер текущего тарифа
значение потреблённой энергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в виде 6 знаков до запятой и 2 после
текущее значение активной мощности в нагрузке в кВт
текущие значения тока и напряжения
значение потреблённой энергии с начала эксплуатации на первое число текущего и каждого из предыдущих 11-ти месяцев по каждому тарифу и сумму по всем тарифам
время переключения тарифных зон
текущие время и дату
адрес модема PLC
пиктограмма уровня сигнала модема

Счётчик с модемом PLС-I в обычном режиме непрерывно передаёт по силовой сети следующую информацию о потреблённой электроэнергии нарастающим итогом без десятых долей кВт*ч:

показания в виде 4-х младших разрядов кВт*ч отображаемых на ЖКИ
(XXXХ кВт*ч) по сумме тарифов при условии, что счётчик запрограммирован в однотарифный режим
показания в виде 4-х младших разрядов кВт*ч отображаемых на ЖКИ
(XXXХ кВт*ч) по текущему тарифу, при условии, что счётчик запрограммирован в многотарифный режим

Счётчик с литерой "М" оснащён модемом PLС-I новой ревизии (PLC-I+). В отличии от прежней модификации дополнительно возможна передача следующих данных:

показания учтённой энергии на начало суток в том виде как они индицируются на ЖКИ счётчика (XXXXXX,xx кВт*ч) по любому тарифу, текущему тарифу или сумме тарифов
серийный номер счётчика

Реализация объекта — 2013 год
